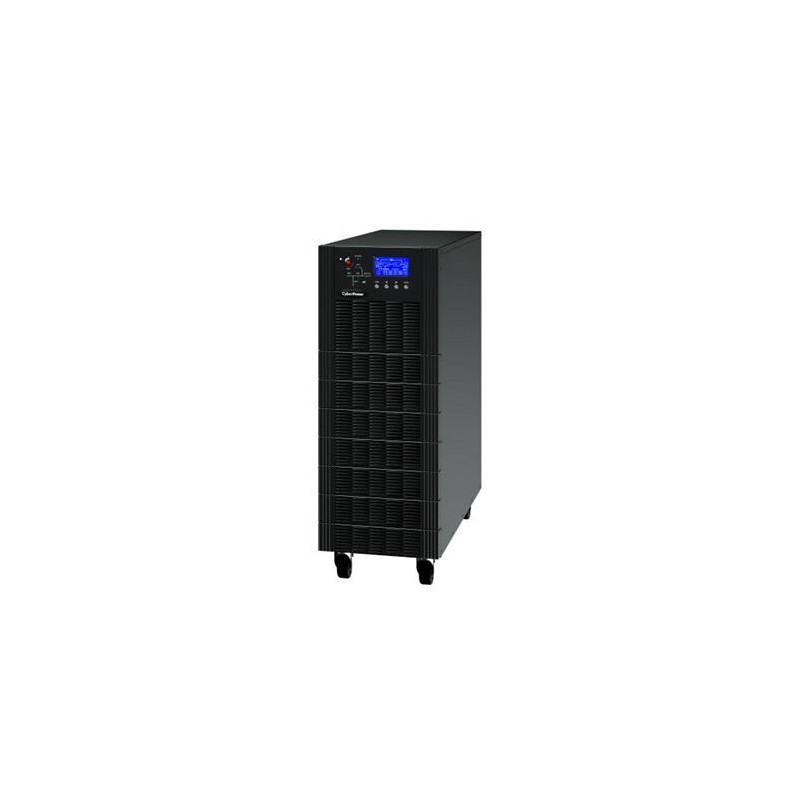

CyberPower 3-Phase Mainstream OnLine Tower UPS 10kVA 9kW

CyberPower HSTP3T10KEBCWOB je třífázový on-line UPS s vestavěnou baterií, který zajišťuje dlouhodobé záložní napájení pro datové skříně, dopravu, infrastrukturu a nouzové systémy. Díky podpoře paralelní redundance je UPS řady STP33 (3fázový) ideální pro kriticky důležité aplikace v serverovnách, datových centrech, průmyslových podnicích a elektrárnách, které vyžadují velký výkon, vysokou spolehlivost a prodlouženou dobu provozu.

S využitím technologie IGBT tranzistorů a řízení pomocí DSP mikroprocesoru vytváří UPS menší vstupní celkové harmonické zkreslení (THDi) a dosahuje vyšší energetické účinnosti až 98 % v ekonomickém režimu (ECO), což z něj dělá nejúčinnější UPS v této kategorii. Vyšší provozní účinnost znamená menší zahřívání a nižší spotřebu energie v klidovém stavu, což přispívá také ke snížení provozních nákladů a uhlíkové stopy.

UPS řady STP33 podporuje škálovatelnost, což umožňuje zvýšení kapacity stávajícího záložního napájecího systému až pro 400kVA celkovou zátěž. Díky pokročilé paralelní architektuře může každý UPS rovnoměrně sdílet energii spotřebovávanou koncovými zátěžemi, aby bylo dosaženo N+1 redundance napájení na ochranu proti selhání UPS a pro výrazné zvýšení spolehlivosti systému.
Vlastnosti

Třífázová UPS tower
On-line UPS s dvojitou konverzí
Režim ECO
Paralelní přidávání UPS
Duální vstupy
Podpora napájení z generátoru
Výstup s čistým sinusovým průběhem
Ochrana proti přetížení
Přemosťovací (bypass) přepínač
LCD stavový displej
Port pro nouzové vypnutí (EPO)
Software PowerPanel® pro správu napájení

Všeobecné
Fáze - Třífázová UPS tower
Topologie UPS - On-line s dvojitou konverzí.
Technologie pro úsporu energie - Účinnost režimu On-line ECO > 98 %
Účinnost normálního režimu - 95%
Efektivita režimu baterie - 95%
Kompatibilní s aktivní PFC - Ano
Paralelní rozšíření - max. 4 jednotky

Vstup
Dvojice napájecích vstupů - Ano
Podpora napájení z generátoru - Ano

Vstupní napětí
Fáze vůči nulovému vodiči (L-N): 220 ~ 240 Vac
Fáze vůči fázi (L-L): 380 ~ 415 Vac

Rozmezí vstupního napětí
Fáze vůči nulovému vodiči (L-N): 132 ~ 276 Vac
Fáze vůči fázi (L-L): 228 ~ 478 Vac

Nastavitelný rozsah napětí
Fáze vůči nulovému vodiči (L-N): 200 ~ 250 Vac
Fáze vůči fázi (L-L): 345 ~ 435 Vac
Vstupní frekvence ( Hz )
50 ± 3
60 ± 3
Jmenovitý vstupní proud - 14 A
Vstupní účiník - 0.99
Typ vstupního konektoru - Svorkovnice

Výstup
Výkon - 10000 VA
Výkon - 9000 W

Průběh napětí při napájení z baterie - Čistý sinusový průběh
Nastavení výstupního napětí - Nastavitelné
Nastavení výstupní frekvence - Nastavitelné

Výstupní napětí ( Vac )
Fáze vůči fázi (L-L): 380 ~ 415 Vac
Fáze vůči nulovému vodiči (L-N): 220 ~ 240 Vac
Tolerance výstupního napětí 1.5 %
Účiník - 0.9
Tolerance napětí v režimu ECO ± 10 %
Ochrana proti přetížení - Omezení interního proudu , Jistič , Pojistka
Ochrana proti přetížení (režim Line) 105~110% zátěž po 60 min, 110~125% zátěž po 10 min, 125~150% zátěž po 1 min, >150% zátěž ihned
Ochrana proti přetížení (režim Baterie) 105~110% zátěž po 60 min, 110~125% zátěž po 10 min, 125~150% zátěž po 1 min, >150% zátěž ihned
Ochrana proti přetížení (režim Bypass) 125~130% zátěž po 10 min, 130~150% zátěž po 1 min, 150~400% zátěž po 1 s, >400% zátěž ihned
Činitel výkyvu (poměr špičkové a efektivní hodnoty) 3 : 1
Harmonické zkreslení (lineární zátěž) THD<1%
Harmonické zkreslení (nelineární zátěž) THD<5.5%
Interní přemostění (bypass) Automatické přemostění (bypass) , Manuální přemostění (bypass)
Přemostění (bypass) pro údržbu - Ano
Typ zásuvky - Svorkovnice x 1
Typická doba přechodu - 0 ms

Baterie
Provozní doba při poloviční zátěži - 25 min
Provozní doba při plné zátěži - 12 min
Typický dobíjecí proud - 20 % x Power
Nastavení nabíjecího proudu - Nastavitelné
Tolerance napětí nabíječe 1%
Inteligentní správa baterií (SBM) - Ano
Uživatelsky vyměnitelné - Ne
40x 12V / 9Ah - volitelně, nejsou součástí dodávky
Externí bateriový modul SMBF_17 40x 12V/17Ah - volitelně, nelze kombinovat s interními bateriemi
Externí bateriový modul SMBF_26 40x 12V/26Ah - volitelně, nelze kombinovat s interními bateriemi

Přepěťová ochrana + filtrování
EMI a RFI filtr - Ano

Správa a komunikace
LCD panel - Ano
LCD informační displej - Typ provozu , Stav napájení , Stav baterie , Stav zátěže , Porucha a varování , Další informace , Události a záznamy
LCD nastavení a ovládání - Nastavení režimu , Vstup a výstup , Nastavení baterie , Komunikace , Události a záznamy , Nastavení zabezpečení , Jazyk
LED indikátory - Ano
Sériový port - RS232 x 1 + RS485 x 1 + bezpotenciálový kontakt x1
Bezpotenciálový kontakt (s relé) - Ano
Port pro nouzové vypnutí (EPO) - Ano
Akustické alarmy - Režim Baterie , Vybitá baterie , Přetížení , Přebíjení , Přehřátí , Porucha UPS , Vyměňte baterii

Software pro správu napájení - PowerPanel® Business Edition
Vzdálená správa protokolem SNMP / HTTP - Ano - s doplňkovou RMCARD20x

Fyzické vlastnosti
Tvar - Tower (věž)
Konstrukce skříně - Kov
Barva - Černá
Ochrana vstupu - IP20
Fyzická velikost - UPS modul
Rozměry (ŠxVxH) - 250 x 715 x 840 mm
Hmotnost - 51.5 kg
Přepravní rozměry
Rozměry (ŠxVxH) - 400 x 930 x 1000 mm
Hmotnost - 60 kg

Provozní podmínky
Provozní teplota 0 ~ 40 °C
Provozní relativní vlhkost (nekondenzující) 0 ~ 95%

Provozní nadmořská výška - 1000 zátěž snížena o 1 % na 100 m od 1000 m a 2000 m
Skladovací teplota - -40 ~ 70°C
Skladovací relativní vlhkost (nekondenzující) - 0 ~ 95%
Hlučnost 1,5 m od krytu jednotky - 58 dBA

Certifikace
Certifikace - CE , IEC62040-1 , IEC62040-2
ZÁRUKA - Záruční doba produktu 2 Roky
Záruka na připojená zařízení (CEG) - 100,000 EUR ; 2 roky
