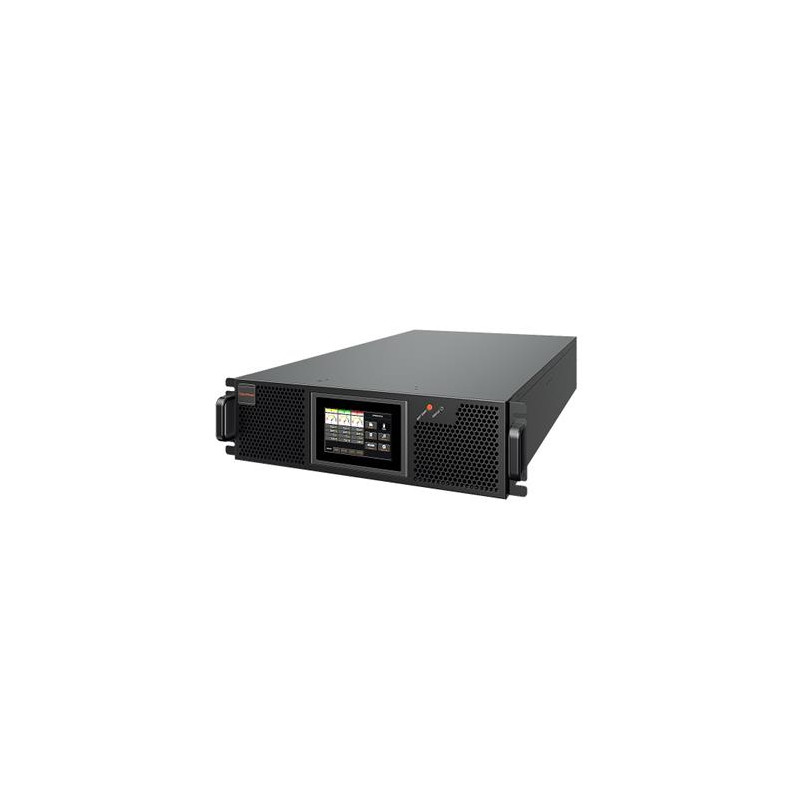

CyberPower 3-Phase Professional Rack Tower OnLine Tower UPS 10KVA 10kW

CyberPower RT33010KE zaručuje ochranu IT zařízení záložním napájením, jako jsou zařízení FTTx, síťová zařízení a NAS/úložná zařízení. Produkt využívá online topologii dvojité konverze a je obvykle integrován v prostředí back office, serverové místnosti a datového centra.

Díky integrované technologii IGBT a inteligentnímu řízení na bázi DSP vytváří UPS RT33 menší vstupní celkové harmonické zkreslení (THDi), čímž dosahuje vyšší energetické účinnosti. Systém také inteligentně řídí celý proces nabíjení a vybíjení a efektivně prodlužuje životnost baterie. Systém lze konfigurovat na 3-vstupní/3-výstupní fáze nebo 3-vstupní/1-výstupní fáze podle potřeb uživatelů. Produkt je určen pro modulární montáž do racku, kompatibilní s 19” standardní rackovou skříní. Jeho 5,5” dotykový barevný LCD displej s grafickým displejem poskytuje více informací a je pro zákazníka jednodušší na ovládání. LCD displej lze také nakonfigurovat na vertikální nebo horizontální zobrazení pomocí nastavení LCD.

Vlastnosti:
Třífázový model
Režim ECO
Flexibilní konfigurace systému
Modulární design racku
Barevný panel LCD
Duální vstupy
Podpora napájení z generátoru
Spuštění jen na baterii
Možnost vzdálené správy protokolem SNMP / HTTP (volitelné)
Rozšiřující bateriový modul (EBM)
On-line UPS s dvojitou konverzí
Konstrukce High Density
Vysoký výstupní účiník
Konvertibilní konfigurace Rack/Tower
Dotykový panel LCD
Paralelní přidávání UPS
Výstup s čistým sinusovým průběhem
Inteligentní správa baterií (SBM)
Software PowerPanel pro správu napájení



VŠEOBECNÉ VLASTNOSTI
Fáze - Třífázové
Tvar - Rack, Tower (věž)
Topologie UPS - On-line s dvojitou konverzí.
Technologie pro úsporu energie - Účinnost online režimu ECO > 98%
Účinnost normálního režimu - 95%
Efektivita režimu baterie - 94.5%
Kompatibilní s aktivní PFC - Ano
Paralelní rozšíření (max. jednotek) - 4
VSTUP
Dvojice napájecích vstupů - Ano
Podpora napájení z generátoru - Ano
Jmenovité vstupní napětí ( Vac ):
Fáze vůči nulovému vodiči (L-N):220, 230, 240 Vac, fáze vůči fázi (L-L):380, 400, 415 Vac

Rozmezí vstupního napětí:
Fáze vůči nulovému vodiči (L-N): 132 ~ 276 Vac
Fáze vůči fázi (L-L): 228 ~ 478 Vac

Konfigurovatelný rozsah napětí:
Fáze vůči nulovému vodiči (L-N): 220 ~ 250 Vac
Fáze vůči fázi (L-L): 380 ~ 435 Vac
Vstupní frekvence ( Hz )
50 ± 3
60 ± 3

Rozmezí vstupní frekvence - 40 ~ 70 Hz
Jmenovitý vstupní proud - 20 a
Harmonický proud - 4%
Vstupní účiník - 0.99
Typ vstupního konektoru - Svorkovnice

VÝSTUP
Výkon - 10000 VA
Výkon - 10000 w
Průběh napětí při napájení z baterie - Čistá sinusová vlna
Nastavení výstupního napětí - Nastavitelné
Nastavení výstupní frekvence - Nastavitelné
Jmenovité výstupní napětí - Fáze vůči nulovému vodiči (L-N):220, 230, 240 Vac, fáze vůči fázi (L-L):380, 400, 415 Vac
Tolerance výstupního napětí - 1.5 %
Výstupní frekvence ( Hz ± % )
50 ± 0.1
60 ± 0.1
Účiník - 1
Tolerance napětí v režimu ECO - ± 10 %
Ochrana proti přetížení - Omezení interního proudu, Jistič, Pojistka
Ochrana proti přetížení (režim Line) - 105~110% zátěž po 60 min, 110~125% zátěž po 10 min, 125~150% zátěž po 1 min, >150% zátěž ihned
Ochrana proti přetížení (režim Baterie) - 105~110% zátěž po 60 min, 110~125% zátěž po 10 min, 125~150% zátěž po 1 min, >150% zátěž ihned
Ochrana proti přetížení (režim Bypass) - 125~130% zátěž po 10 min, 130~150% zátěž po 1 min, 150~400% zátěž po 1 s, >400% zátěž ihned
Činitel výkyvu (poměr špičkové a efektivní hodnoty) - 3 : 1
Harmonické zkreslení (lineární zátěž) - THD<1%
Harmonické zkreslení (nelineární zátěž) - THD<5%
Interní přemostění (bypass) - Automatické přemostění (bypass), Manuální přemostění (bypass)
Typ zásuvky - Svorkovnice x 1
Typická doba přechodu - 0 ms

BATERIE
Kompatibilní typy baterií - VRLA, AGM, Gel, Wet
Dobití energie - Default 10% (Selectable from 1~20% x UPS Capacity)
Nastavení nabíjecího proudu - Nastavitelné
Tolerance napětí nabíječe - menší než 1 %
Spuštění na baterii - Ano
Inteligentní správa baterií (SBM) - Ano
Uživatelsky vyměnitelný - Ne
Řešení baterií - Rozšiřující baterie
Napětí baterie - ±240 (480) v
Kompatibilní rozšiřující bateriový modul (EBM) - BM240V63ART3U
Kompatibilní rozšiřující bateriová skříň (EBC) - SMBF17, SMBF20, SMBF26, SMBF40, SMBF65, BCA100N125, BCA12N63, BCA20N125, BCA40N125
Počet externích baterií - 12V x 40ks

PŘEPĚŤOVÁ OCHRANA + FILTROVÁNÍ
EMI a RFI filtr - Ano

SPRÁVA A KOMUNIKACE
Panel LCD - Ano
Typy LCD - Barevný LCD, Dotykový panel LCD
LCD informační displej - Typ provozu, Stav napájení, Stav baterie, Stav zátěže, Porucha a varování, Další informace, Události a záznamy
LCD nastavení a ovládání - Nastavení režimu, Vstup a výstup, Nastavení baterie, Komunikace, Události a záznamy, Nastavení zabezpečení, Jazyk
LED indikátory - Ano
Sériový port - RS232 x 1 + RS485 x 1 + bezpotenciálový kontakt x1
Bezpotenciálový kontakt (s relé) - Ano
Akustické alarmy - Režim Baterie, Vybitá baterie, Přetížení, Přebíjení, Přehřátí, Porucha UPS, Vyměňte baterii
Kabely - Napájecí kabel 1x
Software pro správu napájení - PowerPanel Business (doporučeno)
Vzdálená správa protokolem SNMP / HTTP - Ano, s doplňkovou RMCARD205

FYZICKÉ VLASTNOSTI
Kompatibilní s racky (3fázové) - Ano
Konstrukce skříně - Kov
Barva - Černá
Ochrana vstupu - IP20
Lišta pro montáž do racku - Ano
Úchytky pro montáž do racku - Ano
Konstrukce High Density - Ano

FYZICKÁ VELIKOST - UPS MODUL
Rozměry (ŠxVxH) 438 x 130 x 750 mm
Hmotnost 25 kg
Výška pro instalaci do racku 3U

PŘEPRAVNÍ ROZMĚRY
Rozměry (ŠxVxH) 575 x 270 x 950 mm
Hmotnost 32,4 kg

PROVOZNÍ PODMÍNKY
Provozní teplota 0 ~ 40 °C
Provozní relativní vlhkost (nekondenzující) 0 ~ 95 %
Provozní nadmořská výška - větší 1000 zátěž snížena o 1 % na 100 m od 1000 m a 2000 m
Skladovací teplota -40 ~ 70 °C
Skladovací relativní vlhkost (nekondenzující) 0 ~ 95 %
Hlučnost 1,0 m od krytu jednotky 58 dBA

Certifikace CE, BSMI, IEC62040-1, IEC62040-2
Speciální vlastnosti
Phase Configuration (3 Phase) Ano

ZÁRUKA
Záruční doba produktu 2 Roky
Záruka na připojená zařízení (CEG) 100,000 EUR ; 2 roky
