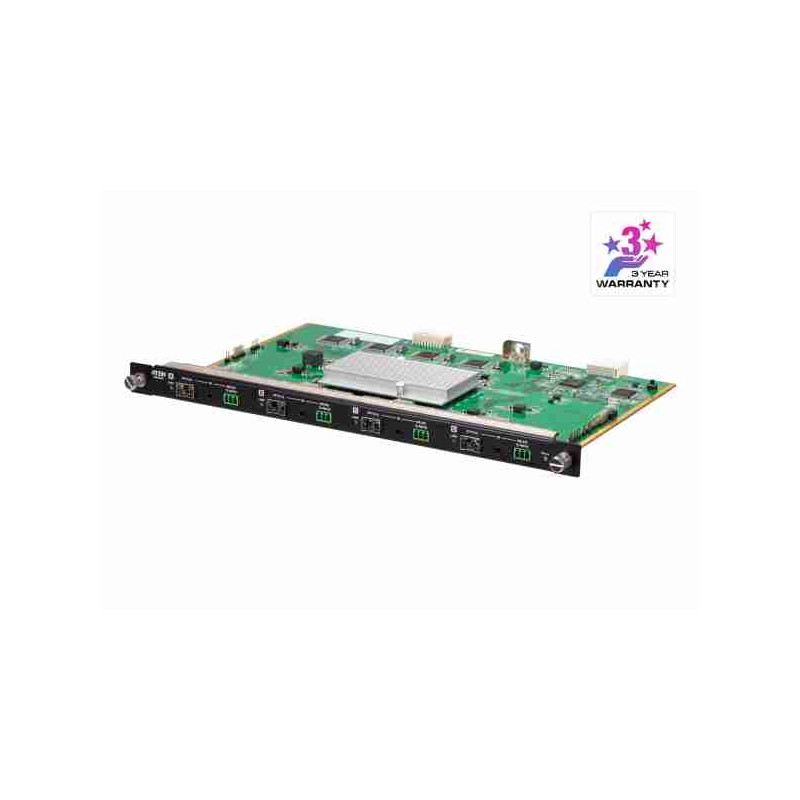

ATEN 4-Port 10G Optical Output Board (4K@300m (K1, MM) 10km (K2, SM))

VM8584 4portová deska s optickým výstupem 10G nabízí snadný způsob, jak směrovat 4 zdroje HDMI na displeje HDMI prostřednictvím optických extenderů a až 16/32 vstupních a 16/32 výstupních připojení na modulárním maticovém přepínači ATEN prostřednictvím různých AV rozhraní. VM8584 je navržena s technologií optických vláken pro přenos na velké vzdálenosti a spolu s modulem SFP+ prodlužuje nekomprimovaný signál 4K až na 300 m (při použití VM8584K1) nebo 10 km (při použití VM8584K2) po duplexních optických kabelech. Optické vlákno zjednodušuje kabeláž tím, že zaručuje dálkový přenos zvuku, videa, infračerveného signálu a řídicích signálů RS-232 bez rušení prostřednictvím jediné sady duplexních kabelů, které se snadno připojují do slotu SFP+. Model VM8584 navíc podporuje vysokou rychlost přenosu dat 10,2 Gb/s a splňuje specifikace HDMI, které zahrnují 3D, Deep Color a 4K, což zajišťuje vynikající kvalitu obrazu.

Optické vlákno
Rychlost přenosu dat 10,3 Gb/s
Vlnová délka VM8584K1: 850 nm
VM8584K2: 1310 nm
Typ vlákna VM8584K1: Multimode(MM), OM3, typ LC Duplex
VM8584K2: Singlemode(SM), typ LC Duplex
Výstup videa
Rozhraní 4 x obousměrné SFP+ (LC)
Video
Max. Rychlost přenosu dat 10,2 Gb/s (3,4 Gb/s na pruh)
Max. Pixel Clock 340 MHz
Shoda HDMI (3D, Deep Color, 4K)
Kompatibilní s HDCP 2.2
Ovládání spotřební elektroniky (CEC)
Max. Rozlišení Až 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Max. Vzdálenost VM8584K1: až 300 m (MM, OM3, černá)
VM8584K2: až 10 km (SM, modrá)
Ovládání
Kanál RS-232 4 x šroubovací konektory, 3 póly
IR kanál 4 x mini stereo jack samice (černá)
LED diody
Stav 1 (zelená)
Odkaz 4 (oranžová)
Spotřeba energie 22,96 W:108BTU
Prostředí
Provozní teplota 0-40°C
Teplota skladování -20-60°C
Vlhkost 0-80 % relativní vlhkosti, nekondenzující
Fyzikální vlastnosti
Kovové pouzdro
Hmotnost 0,65 kg ( 1,43 lb )
Rozměry (D x Š x V) 35,20 x 23,80 x 2,33 cm
(13,86 x 9,37 x 0,92 palce)
Kartonová zásilka 2 ks
Poznámka 1. Provozní vzdálenost se může lišit v závislosti na typu vlákna, šířce pásma sítě, spojování konektorů, ztrátách signálu, modální nebo chromatické disperzi, faktorech prostředí a zalomení.
2. Společnost ATEN doporučuje používat jednovidová optická vlákna, která odpovídají specifikaci IEC60793-2-50 B1.1 nebo ITU-T G.652.B; mnohovidová optická vlákna, která odpovídají specifikaci IEC11801 (OM3).
3. VM8584 je laserový výrobek třídy 1 a splňuje bezpečnostní předpisy IEC-60825, FDA 21 CFR 1040.10 a FDA 21 CFR 1040.11.
Poznámka: U některých výrobků pro montáž do stojanu je třeba vzít na vědomí, že standardní fyzické rozměry ŠxHxV jsou vyjádřeny pomocí formátu DxŠxV.

Kompatibilní s VM3250/VM3200/VM1600A; pro optimální flexibilitu je možné kombinovat s modulárními I/O deskami libovolného typu.
Rozšiřuje audio/video, IR a řídicí signály RS-232 na dlouhé vzdálenosti pomocí duplexních optických kabelů
Špičková kvalita videa při přenosu na dlouhé vzdálenosti - až 4096 x 2160@60Hz (4:2:0), 300 m s VM8584K1 po multimódových kabelech nebo 10 km s VM8584K2 po jednomódových kabelech
Scaler - obsahuje funkci škálování videa 4K pro převod vstupních rozlišení na optimální rozlišení displeje*.
Seamless Switch™ - nabízí přepínání s téměř nulovou sekundovou rychlostí, které zajišťuje nepřetržité video toky, přepínání v reálném čase a stabilní přenosy signálu*
Videostěna - umožňuje vytvářet vlastní rozvržení videostěny prostřednictvím intuitivního webového grafického rozhraní*
HDMI (3D, Deep Color, 4K); kompatibilní s HDCP 2.2
Podpora ovládání spotřební elektroniky (CEC)
Obousměrný kanál RS-232 - umožňuje připojení k sériovým terminálům nebo sériovým zařízením, jako jsou dotykové obrazovky a snímače čárových kódů*
Obousměrný infračervený kanál - infračervený přenos je zpracováván vždy v jednom směru v rozsahu 30 kHz až 60 kHz*
EDID Expert™ - vybírá optimální nastavení EDID pro plynulé zapnutí, kvalitní zobrazení a použití nejlepších rozlišení na různých obrazovkách
FrameSync - zabraňuje trhání obrazu synchronizací snímkové frekvence výstupního škálovače se snímkovou frekvencí vstupního signálu*
Za chodu vyměnitelný modul optických vláken a desky I/O pro snadnou integraci a údržbu

*Poznámka: VM8584 je navržen pro práci s video přijímačem VE883R. Tyto funkce jsou k dispozici pouze při použití s VE883R.

Vstupní/výstupní desky ATEN VM jsou vyměnitelné za provozu, což systémovým integrátorům poskytuje velkou flexibilitu a efektivitu při instalaci a údržbě. Vstupní/výstupní desky ATEN VM spolu s modulárními maticovými přepínači ATEN nabízejí ideální řešení, která dokonale splňují vaše požadavky na škálovatelné kritické videoaplikace.

Obsah balení
1x VM8584 4portová optická výstupní deska 10G
4x moduly SFP+
4x 3pólové svorkovnice
1x IR přijímač
1x IR vysílač
1x návod k použití
Superior video quality over long-distance transmission – up to 4096 x 2160@60Hz (4:2:0), 300m with VM8584K1 over multimode cables or 10km with VM8584K2 over single-mode cables
Scaler – features a 4K video scaling function to convert input resolutions to the optimum display resolutions*
Seamless Switch ™ – features close-to-zero second switching that provides continuous video streams, real-time switching, and stable signal transmissions*
Video Wall – allows you to create custom video wall layouts via intuitive web GUI*
HDMI (3D, Deep Color, 4K); HDCP 2.2 compatible
Consumer Electronics Control (CEC) support
Bi-directional RS-232 channel – allows you to connect to serial terminals or serial devices, such as touch screens and barcode scanners*
Bi-directional IR channel – IR transmission is processed one direction at a time, ranging from 30 kHz to 60 kHz*
EDID Expert ™ – selects optimum EDID settings for smooth power-up, high-quality display, and use of the best resolutions across different screens
FrameSync – prevents image tearing by synchronizing the scaler output frame rate to the input signal frame rate*
Hot-swappable fiber optic module and I/O boards for easy integration and maintenance

*Note: The VM8584 is designed to work with the VE883R video Receiver. The features are only available when used with the VE883R.

The ATEN VM input/output boards are hot-swappable which gives system integrators great flexibility and efficiency for installation and maintenance. The ATEN VM input/output boards along with ATEN Modular Matrix Switches offer ideal solutions that perfectly meet your demands for scalable video-critical applications.

Package Contents
1x VM8584 4-Port 10G Optical Output Board
4x SFP+ Modules
4x 3-Pole Terminal Blocks
1x IR Receiver
1x IR Emitter
1x User Instructions
