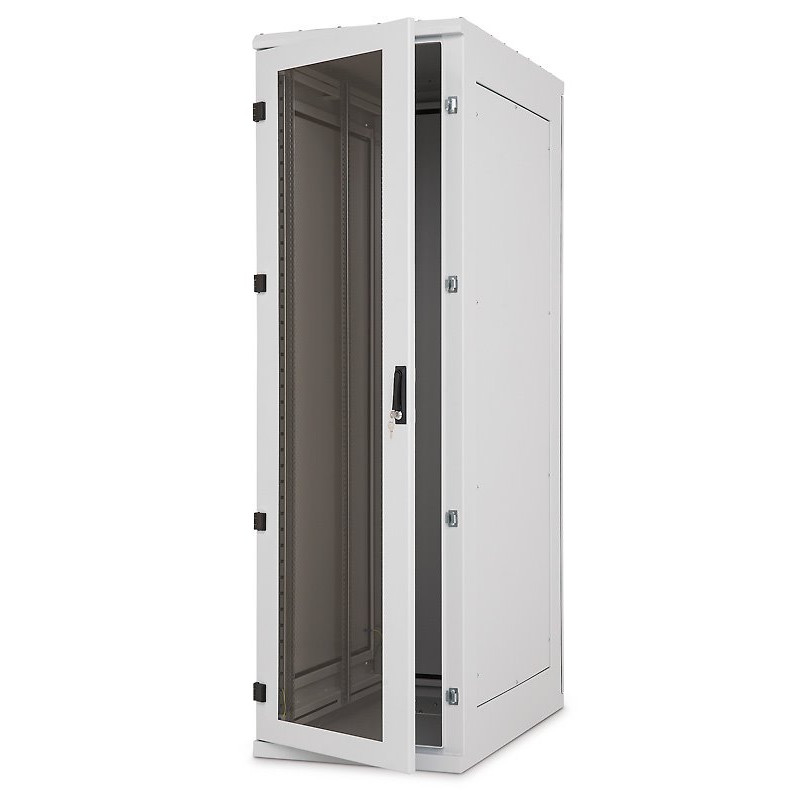

Triton RDE 19" 42U 600 x 800
Svařovaný serverový rozvaděč s odnímatelnými kryty, připravený pro instalaci samostatných klimatizačních jednotek s krytím IP54, nosnost 1800 kg. Dveře skleněné s bezpečnostním sklem šířky 4 mm. Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení.
- Vysoká pevnost konstrukce - RDE má robustní svařovanou konstrukci, která je celá z materiálu o síle 2 mm. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
- Klimatizační jednotky - Na rozvaděče RDE je možno nainstalovat stropní klimatizační jednotky ETE pro aktivní kontrolu teploty uvnitř rozvaděče. Pro jejich montáž je nutno použít příslušné redukce podle typu jednotky a požadované orientace proudění chladícího vzduchu (podél bočních stěn nebo u přední a zadní stěny). Vhodnou jednotku je třeba vybrat na základě informací o tepelném výkonu instalovaných zařízení, okolní teplotě a velikosti rozvaděče. Instalací klimatizace klesá IP krytí celé sestavy na IP20.
- Kabelové vstupy - Kabelový vstup v horní a spodní části o rozměrech 300 x 100 mm je utěsněný záslepkou. Všechny vstupy kabelů musí být náležitě utěsněny zejména proti pronikání prachu a vlhkosti, která by mohla v klimatizovaném prostoru kondenzovat a poškodit zařízení nebo namrzat uvnitř klimatizace a tak ji vyřadit z provozu. Proto je součástí příbalu speciální záslepka s utěsněnými kabelovými průchody.
- Stropní záslepka - Velkoplošná stropní záslepka umožňuje montáž klimatizační jednotky s orientací proudění vzduchu přesně podle potřeby instalovaného zařízení. Instalací klimatizace klesá IP krytí celé sestavy na IP20.
- IP54 - Rozvaděče řady RDE s vyšším krytím jsou určeny pro ochranu zařízení zejména před škodlivými účinky vody a prachu. Perforace střechy je pouze designová a nijak nesnižuje těsnost rozvaděče. Boční kryty jsou ke skeletu uchyceny šrouby a stejně jako dveře jsou opatřeny pěnovým těsněním. V krytech jsou otvory umožňující spojování rozvaděčů do sestav.
- Vícebodový zamykací systém - Zámek s posuvným zamykacím systémem zaručuje dokonalé utěsnění dveří proti skeletu rozvaděče. Systém je kompatibilní s klikami a zámky předních světových výrobců včetně elektronických a kódových.
- Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.
- Sklo - Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A
- Nastavitelné vertikální lišty - Zesílené 19“ vertikální lišty pro vyšší nosnost mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
- Odnímatelné bočnice a zadní kryt - RDE je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny bezpečnostními vnořenými šrouby.
- Kolečka, nivelační nožičky, podstavec - ozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo
vysokozátěžová kolečka s vyztužujícím rámem.
- Široké stojiny skeletu - Široké stojiny skeletu jsou určeny pro dodatečnou montáž příslušenství, například rozvodných panelů nebo vertikálních vyvazovacích panelů, které tak nezabírají 19“ prostor v rozvaděči. Díky promyšlenému uchycení nebrání rozvodné panely použití výsuvných serverů ani u rozvaděčů 600 mm širokých.
- Příslušenství ve stojinách - Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství.
Vlastnosti
- 19“ stojanový rozvaděč s krytím IP54
- Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení
- Součástí rozvaděče jsou dva páry vertikálních lišt (tři páry u rozvaděčů hlubších než 800 mm).
- Konstrukce rozvaděče: ocelový svařovaný skelet s odnímatelnými krycími panely / dveře jednokřídlé prosklené s bezpečnostním tvrzeným sklem 4 mm, utěsněné pěnovým těsněním. Příprava pro snadné spojování rozvaděčů do sestav.
- Dovolené zatížení jednotlivých dveří je max. 20 kg.
- Minimální tloušťka povrchové úpravy je 65 µm.
- Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
- Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
- Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
- Kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami.
- Maximální doporučené statické zatížení rozvaděče je 1800 kg s použitím nivelačních nožiček nebo podstavce
ZÁKLADNÍ SPECIFIKACE
Výška: 42U (1970 mm)
Hloubka: 800 mm
Šířka: 600 mm
Max. doporučené zatížení: 1800 kg
Hmotnost: 118,7 kg
Příslušenství:
2× klíč - dveře
4× matice M10
4× Rektifikační šroub/noha pro rozvaděč
16× sada - plovoucí matice, šroub M6×12, plastová podložka
1× kabelová průchodka s molitanovou výplní RAX-PB-X01-X1
