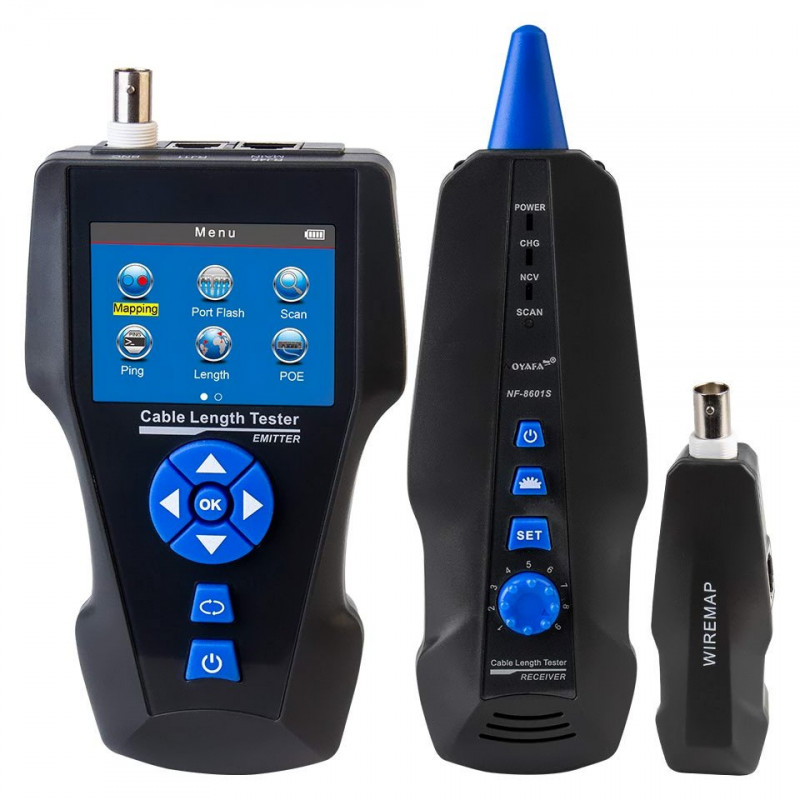

XtendLan LANTESTLCD8601S, tester kabelů s LCD, Cat5, Cat6, Cat7, UTP STP, BNC test PoE, Ping, hledačka sonda

Pokročilý tester pro testování a diagnostiku různých typů kabelů/vedení. Využívá technologii TDR (Time Domain Reflectometry) k přesné lokalizaci a identifikaci závad ve vedení. Zařízení je vybaveno velkým LCD displejem, který zobrazuje všechny patřičné informace a podporuje vícejazyčné nastavení. Kromě toho je vybaven vestavěným tónovým generátorem a funkcí vyhledávání portů, takže je ideální pro testování síťových kabelů, telefonních linek a videokabelů.

• Tester nabízí širokou škálu funkcí pro různé typy testování a diagnostiku.
• Tester UTP/STP (RJ-45), koaxiálních (BNC) a telefonních (RJ-11) vedení.
• Ohmické metody měření, včetně rozšířených testů napájení PoE a odezvy PING.

Výbava: detekční sondy pro vyhledávání kabelového spojení, 1x protismyčka, barevný LCD displej

Typ měřených kabelů:

• UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7
• Koaxiální kabely
• USB propojovací kabely
• Telefonní a jiné jedno-párové kabely

Druhy měření:

• Měření délky vodičů (odrazová metoda)
• Test na rozpojení, zkrat s identifikací umístěné závady
• Schéma zapojení vodičů v kabelu (jen pro porty RJ-45 s loobackem)
• Vyhledávání kabelových vedení pomocí sondy
• Identifikace kabelu
• Ping (ICMP) na zvolenou IP adresu
• Měření PoE napěťových úrovní na vodičích

Přesnost délkového měření:

• Pro neznámý kabel po předchozí kalibraci na vzorku nejméně 10 m délky: 2 % z délky a +/- 0,5 m
• Pro kabely Cat5E: 3 % z délky a +/- 0,5 m

ZÁKLADNÍ SPECIFIKACE
