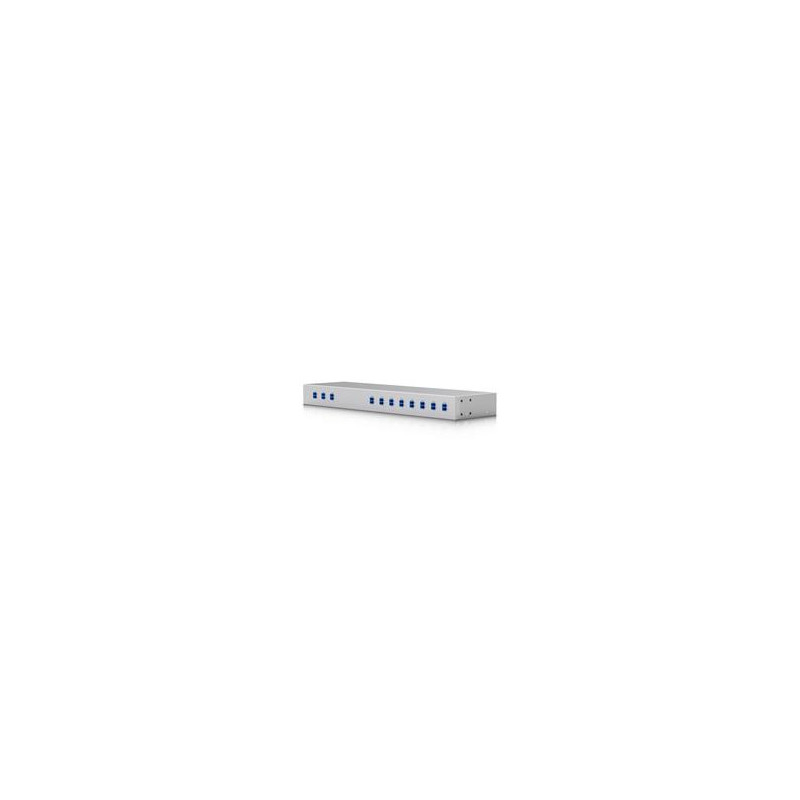

8kanálový CWDM mux demux s možností montáže do racku 1450 až 1590 nm určený ke zvýšení kapacity stávající optické infrastruktury.
(8) Kanálové porty 1450 až 1590 nm
(1) Duplexní komunikační port LC UPC pro připojení k jinému CWDM Mux Demux 8 pomocí dvojice single-mode optických kabelů
(1) Duplexní port LC UPC pro monitor pro bezproblémové pozorování s měřičem výkonu nebo analyzátorem optického spektra
(1) Duplexní rozšiřující port LC UPC pro připojení k CWDM Mux Demux 4 pro přidání dalších kanálů
Technické specifikace
Mechanický
Rozměry 442 x 120 x 43,7 mm (17,4 x 4,7 x 1,7")
Hmotnost 1,4 kg (3,2 libry)
Materiál krytu Kov
Hardware
Typ konektoru (1) COM (LC/UPC)(
1) MON (LC/UPC)(
1) EXP (LC/UPC)
(1) 1450 až 1590 nm (LC/UPC)
Typ pigtailu a konektoru COM: 0,9 mm černý LC/UPC
Další porty: 0,9 mm bílý LC/UPC
Typ vlákna SMF-28e
Délka vlákna ?0,5 až 1 m
Počet kanálů 8 CH Mux/Demux
Vlnová délka středu kanálu 1450/1470/1490/1510/1530/1550/1570/1590 Nm
Min. pásmo kanálu ±6,5 nm
Max. vložný útlum <2,5 dB
Izolace Sousední kanál: Max. 30 dB
Nesousední kanál: Min. 40 dB
Max. zvlnění propustného pásma 0,3 dB
Max. Ztráta závislá na polarizaci 0,1 dB
Min. směrovost 55 dB
Min. ztráta návratnosti 50 dB
Max. rozptyl polarizačních módů 0.1 PS
Max. manipulace s výkonem 500 mW
Skladovací teplota -40 až 90 °C (-40 až 194 °F)
Okolní provozní teplota -30 až 75 °C (-22 až 167 °F)
