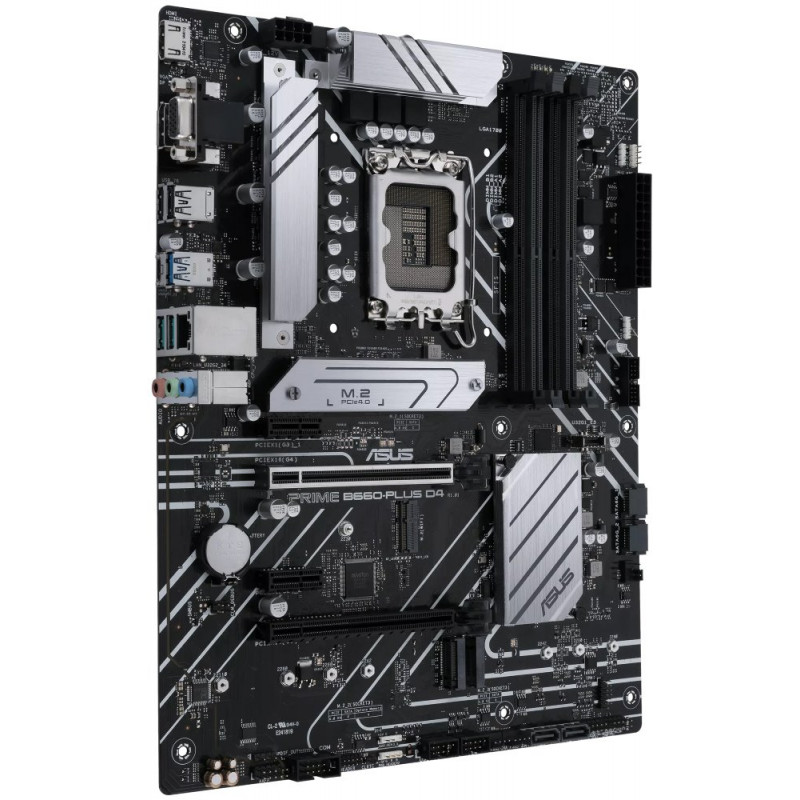

ASUS PRIME B660-PLUS D4, Intel B660, 4xDDR4, ATX (90MB18X0-M0EAY0)
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada
Intel B660
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Podpora OptiMem
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B660 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
2x PCIe 3.0 x1 slot
Grafika
1x HDMI port, podporující max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz
1x VGA port
Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim)
Intel B660 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technologie
Podpora Intel Rapid Storage technologie
USB
1x USB 3.2 Gen2x2 typ C port na zadním panelu
2x USB 3.2 Gen2 typ A port na zadním panelu
1x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor
3x USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor)
6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektor)
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
LAN
1x Realtek 2,5Gigabit LAN řadič
Interní konektory
1x 24-pin hlavní napájecí konektor
1x 8-pin 12V napájecí konektor
4x SATA 6Gb/s konektor
3x M.2 slot, M Key
1x M.2 slot, E key pro Wi-Fi modul (není součástí)
1x USB 3.2 Gen1 typ C konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor pumpy vodního chlazení
3x 4-pin konektor ventilátoru skříně
3x konektor adresovatelného RGB LED pásku
2x konektor Aura RGB LED pásku
1x audio konektor předního panelu
1x konektor systémového panelu (včetně detekce otevření skříně)
1x SPI TPM konektor
1x propojka Clear CMOS
1x konektor S/PDIF výstupu
1x Thunderbolt konektor
1x konektor sériového portu
Porty na zadním panelu
1x HDMI
1x DisplayPort
1x VGA
1x USB 3.2 Gen2x2 typ C
2x USB 3.2 Gen2 (USB 3.1 Gen2)
1x USB 3.2 Gen1 (USB 3.0)
2x USB 2.0
1x RJ-45
3x audio jack
Rozměry
30,5 x 24,4 cm
ATX formát
- Model
- ASUS PRIME B660-PLUS D4
- Patice
- LGA 1700
- Výrobce chipsetu
- Intel
- Chipset
- B660
- Grafická karta
- Ano (v závislosti na CPU)
- Podpora generace CPU
- 12. gen. Intel
- Integrované CPU na MB
- Ne
- Podpora pro paměti typu
- DDR4
- Počet paměťových slotů
- 4
- Maximální frekvence pamětí
- 5066
- Max. velikost op. paměti (GB)
- 128
- XMP
- Ano
- Podpora pro paměti typu ECC
- Ne
- Velikost základní desky
- ATX
- BlueTooth
- Ne
- WiFi
- Ne
- HDMI
- Ano
- DisplayPort / miniDisplayPort
- Ano
- DVI
- Ne
- VGA
- Ano
- Počet pinů USB 2.0 (interní)
- 2
- Počet USB 2.0 (externí)
- 2
- Počet pinů USB 3.x (interní)
- 1
- Počet USB 3.x (externí)
- 3
- USB Typ C (interní)
- 1
- Počet USB Typ C (externí)
- 1
- ThunderBolt (interní)
- Ano
- COM port (interní)
- Ano
- COM port (externí)
- Ne
- LPT port (interní)
- Ne
- LPT port (externí)
- Ne
- Počet slotů PCIe x16
- 2
- Počet slotů PCIe x1
- 2
- Počet slotů PCI
- 0
- Počet slotů M.2
- 3
- Počet konektorů SATA 6Gb/s
- 4
- Počet konektorů SATA 3Gb/s
- 0
- eSATA
- Ne
- Počet LAN výstupů
- 1x LAN konektor
- Typ síťové karty
- Realtek
- Rychlost LAN
- 2,5Gb/s
- IEEE 1394
- Ne
- RAID řadič
- Ano
- TPM Header
- Ano
- ARGB LED Header
- Ano
- Revize
- Bez
- Herní provedení
- Ano
