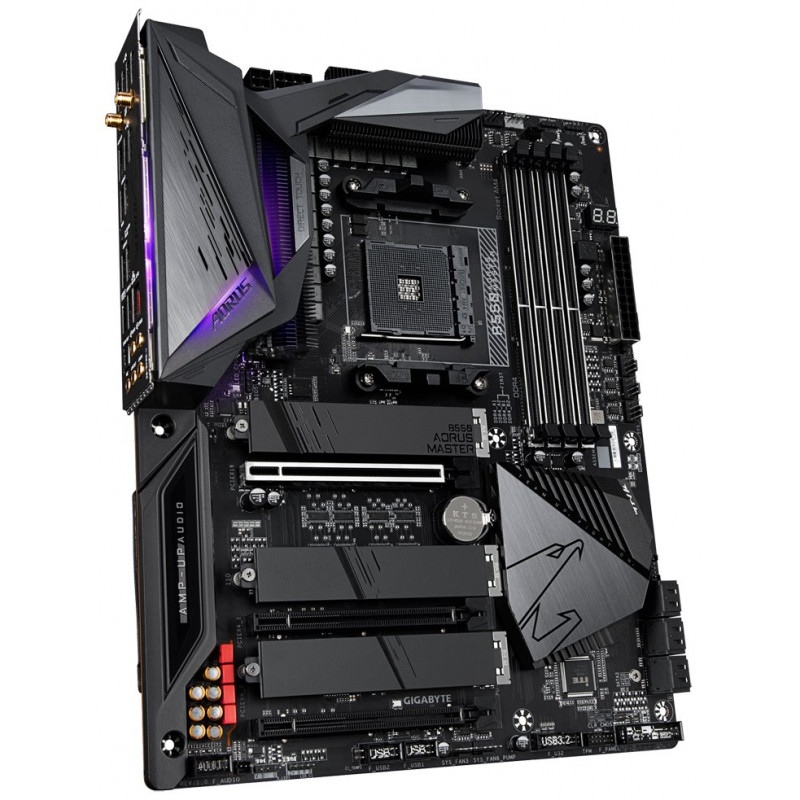

GIGABYTE B550 AORUS MASTER, AMD B550, 4xDDR4, ATX (B550 AORUS MASTER)
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4)
Čipová sada
AMD B550
Paměť
4 x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega
1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty
AMD CPU
1 x PCIe 3.0 x16 slot
CPU Ryzen 3. gen. podporuje PCIe 4.0
AMD B550 čipová sada
2 x PCIe 3.0 x16 slot (podporuje x4 režim)
Úložiště
AMD CPU
1 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (SATA a PCIe 3.0 x4/x2 režim)
CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim
2 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (PCIe 3.0 x4/x2 režim)
CPU Ryzen 3. gen podporuje PCIe 4.0 x4/x2 režim
AMD B550 čipová sada
6 x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
USB
AMD B550 čipová sada
1 x USB 3.2 Gen2 typ C port na zadním panelu
1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)
AMD CPU
4 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio
Realtek ALC1220-VB Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora DTS:X Ultra
Podpora S/PDIF výstupu
LAN
1 x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel AX200
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.0
Interní konektory
1 x 24-pin ATX hlavní napájecí konektor
1 x 8-pin ATX 12V napájecí konektor
1 x 4-pin ATX 12V napájecí konektor
1 x konektor ventilátoru CPU
1 x konektor ventilátoru vodního chlazení
4 x konektor systémového ventilátoru
2 x konektor systémového ventilátoru/ pumpy vodního chlazení
1 x konektor LED pásku chladiče CPU/ RGB LED pásku
2 x konektor adresovatelného LED pásku
2 x konektor RGB LED pásku
3 x M.2 slot, M Key
6 x SATA 6Gb/s konektor
1 x konektor předního panelu
1 x audio konektor předního panelu
1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port)
1 x TPM konektor
2 x konektor teplotního čidla
1 x konektor detekce hluku
1 x propojka Clear CMOS
Konektory na zadním panelu
2 x konektor Wi-Fi antény
1 x HDMI
1 x USB 3.2 Gen2 typ C
5 x USB 3.2 Gen2 (USB 3.1 Gen2)
6 x USB 2.0
1 x RJ-45
1 x optický S/PDIF výstup
1 x tlačítko Q-Flash Plus
5 x audio jack
Rozměry
30,5 x 24,4 cm
ATX formát
- Model
- GIGABYTE B550 AORUS MASTER
- Patice
- AM4
- Výrobce chipsetu
- AMD
- Chipset
- B550
- Grafická karta
- Ano (v závislosti na CPU)
- Podpora generace CPU
- 3. gen. Ryzen
- Integrované CPU na MB
- Ne
- Podpora pro paměti typu
- DDR4
- Počet paměťových slotů
- 4
- Maximální frekvence pamětí
- 5400
- Max. velikost op. paměti (GB)
- 128
- XMP
- Ano
- Podpora pro paměti typu ECC
- Ano
- Velikost základní desky
- ATX
- BlueTooth
- Ano
- WiFi
- Ano
- HDMI
- Ano
- DisplayPort / miniDisplayPort
- Ne
- DVI
- Ne
- VGA
- Ne
- Počet pinů USB 2.0 (interní)
- 2
- Počet USB 2.0 (externí)
- 6
- Počet pinů USB 3.x (interní)
- 1
- Počet USB 3.x (externí)
- 5
- USB Typ C (interní)
- 0
- Počet USB Typ C (externí)
- 1
- ThunderBolt (interní)
- Ne
- COM port (interní)
- Ne
- COM port (externí)
- Ne
- LPT port (interní)
- Ne
- LPT port (externí)
- Ne
- Počet slotů PCIe x16
- 3
- Počet slotů PCIe x1
- 0
- Počet slotů PCI
- 0
- Počet slotů M.2
- 3
- Počet konektorů SATA 6Gb/s
- 6
- Počet konektorů SATA 3Gb/s
- 0
- Počet LAN výstupů
- 1x LAN konektor
- Typ síťové karty
- Intel, Realtek
- Podpora vPro
- Ne
- IEEE 1394
- Ne
- RAID řadič
- Ano
- TPM Header
- Ano
- SPDIF OUT
- Ano
- Revize
- Rev 1.0
- Herní provedení
- Ano
